電流高精度測量的核心解決方案
儀器設備中應用
▋ C系列高精度交直流電流鉗產品應用介紹
磁通門原理高精度電流鉗的出現，打破了“高精度測量必須接線，鉗形表只用于粗略測量”的傳統觀念。它是工程師和科研人員在現場或實驗室對變頻驅動、新能源、電動汽車等復雜系統進行精確功率分析、能效評估和高級診斷時不可或缺的強大工具。
▋ 核心應用場景與設計
計量校準實驗室：
- 電學量值傳遞：作為標準器，校準高精度的功率分析儀、交直流電流源、交直流電子負載等。
功率/電能標準：與標準電壓源和標準功率源配合，構建高精度功率/電能標準裝置。
功率電子器件分析：精確測量IGBT、SiC、GaN等高效開關器件的開關損耗、導通電流。
新能源領域：光伏逆變器、風電變流器、電動汽車驅動系統的效率精確測量。
▋ 核心優勢
1. 極高的精度和線性度：
a. 基本精度：通常可達 0.01% 或更高（例如 0.005% 讀數），遠超市面上普通電流鉗（0.5%~5%）；
b.卓越線性度：在整個測量范圍內，輸出信號與被測電流呈極佳的線性關系，誤差極小。這對于測量失真波形至關重要。
2. 寬頻帶響應：
能夠精確測量從直流（DC）到高頻（MHz） 的電流信號。這對于分析現代電力電子設備（如變頻器、逆變器）的開關紋波和諧波至關重要。
3. 極低的漂移和噪聲：
a. 溫漂極小：采用特殊設計和補償技術，使其對溫度變化不敏感，保證了長期測量的穩定性;
b.本底噪聲低：能夠分辨出極微弱的電流變化，適合測量小電流和微小紋波。
4. 寬動態測量范圍：
一款設備可能覆蓋從毫安（mA）級別到千安（kA）級別的極寬范圍，通過切換量程實現，避免了使用多個傳感器。
5. 近乎為零的磁滯效應：
由于工作在零磁通狀態，磁芯幾乎不存儲磁能，因此幾乎沒有磁滯誤差。這意味著測量結 果與電流的增減方向無關，保證了測量的可重復性。
6. 極低的相位誤差：
對于功率測量，電流和電壓之間的相位角精度至關重要。磁通門電流鉗具有極低的相位誤差（可達零點幾度甚至更小），是進行高精度功率、能耗分析的必備工具。
▋ 推薦型號

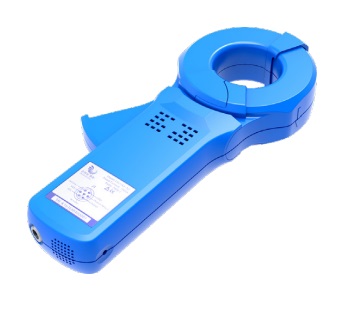

C系列電流鉗
配套功率分析儀/數據采集器使用
核心技術參數：
電流量程：~400A/~1000A，二次輸出：電壓輸出或電流輸出；
準確度：DC優于0.05%，AC優于0.1%。
